離網光伏發電系統既然稱為系統，絕對不是一個單一的部件，而是有多個部件組成的，而且部件中存在一定的影響因素。接下來看看離網光伏發電系統的組成及工作過程。

離網光伏發電系統的組成

（1）PV板（太陽能板、太陽能電池板、太陽能光伏組件），吸收光能并把光能轉化為電能，PV板常用材料有單晶硅、多晶硅和非晶硅三種，其中單晶硅轉換效率為14~20%，多晶蛙轉換效率為13%左右，非晶蛙則為8~10%。

（2）儲電設備，目前離網型發電系統的儲電設備以免維護電池為主，電池能把PV板產生的電能儲備起來。

（3）充電和輸出控制控制器：控制器的作用是控制整個系統穩定安全地工作。

（4）其它機械設備​

離網光伏發電系統工作過程

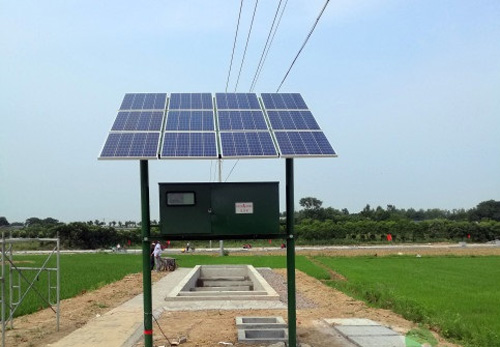

離網光伏發電系統是指供用戶單獨使用的光伏系統，如在邊遠地區使用的家用光伏電源、高速公路等，由于環境因素的影響，光伏陣列發出的電能是波動的，不能直接提供給負載使用。因此需要在光伏陣列和負載之間加入能量優化控制器。獨立光伏系統必須配備蓄電池。當光伏陣列發出的電能超過負載需求時，多余能量可存儲在蓄電池中;當光伏陣列發出的電能不能滿足負載需求時，蓄電池作為補充能源向負載供電。蓄電池與能量優化控制器需要聯合控制，既需要實現更大功率點跟蹤，又要能獲得輸出穩定的直流電源。

光伏陣列在經過能量優化控制器和蓄電池的聯合控制后，得到穩定的直流輸出。該電源可以直接提供給負載，也可以經逆變器轉換為交流電提供給交流負載。

由于離網光伏發電系統不能獲得連續的功率輸出，因此單一能源的光伏系統應用受到了限制。將光伏電池與其他能源形式聯合起來供電成為了一種趨勢。如小型的法力發電機和光伏電池構成小型風光互補發電系統，可用于公路照明系統、高速公路視頻供電系統等。
