在偏遠礦區，開采作業面不斷延伸，架設輸電線路動輒數百萬元，周期長達一兩年；在離岸海島，海底電纜敷設受制于海洋環境，維護成本高到令人望而卻步；在無電村莊，大電網覆蓋遙遙無期，但居民日常用電、農業加工、通信基站卻一天也離不開電。

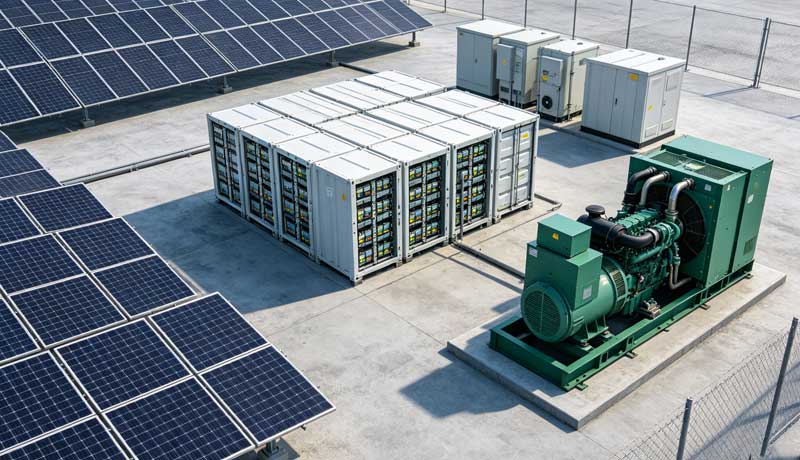

光儲柴微電網——光伏發電+儲能蓄電+柴油備電的組合方案，正在成為上述場景的標準答案。

一、系統容量怎么定？記住"三步法"

這是用戶問得最多的問題。我們不堆公式，直接給測算邏輯：

第一步：摸清負荷家底

把所有的用電設備列出來——照明、空調、水泵、電動工具、通信設備、生活電器等。統計總功率（kW）和日均用電量（kWh）。礦區要特別注意大功率電機啟動沖擊，啟動電流往往是額定電流的5-7倍，這一條容易被忽略，卻直接影響逆變器和PCS的選型。

第二步：定光伏裝機容量

行業經驗系數：光伏峰值功率 ≈ 日均用電量 ÷ 4 再除以系統效率（取0.75-0.8）

舉例：某海島日用電600kWh，則光伏裝機 ≈ 600÷4÷0.78 ≈ 192kWp，取整按200kWp配置。

實際測算還需要結合項目地的年有效日照小時數——西北地區可達1600-1800小時/年，西南部分區域不足1000小時/年，差距接近一倍，直接決定光伏陣列規模和投資總額。

第三步：定儲能容量

儲能容量主要滿足夜間用電和連續陰雨備電天數。

儲能可用容量 ≈ 日均用電量 × 備電天數 ÷ 放電深度（DOD，一般取0.9）

仍以上例，若要求2天備電，則需要儲能可用容量 ≈ 600×2÷0.9 ≈ 1333kWh，即系統需配置約1.3MWh以上的電池組。

柴油機功率一般按系統峰值負荷的1.2-1.5倍選取，或按光伏裝機的30%-50%配置，具體取決于當?shù)毓庹召Y源和供電可靠性要求。

二、四種典型場景配置參考

注：投資額受項目地運輸條件、施工難度、設備品牌等因素影響顯著，僅供參考，具體以實際設計方案為準。

三、設計中的"避坑"要點

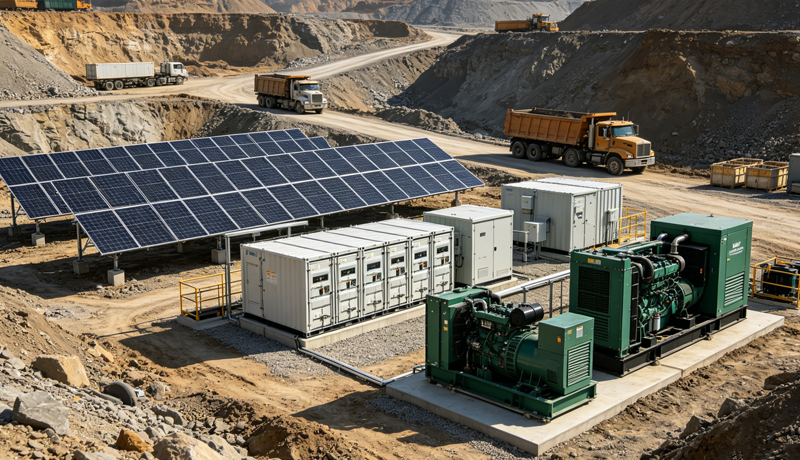

① 礦區要格外關注諧波與無功問題

大型電機、變頻器、破碎機等非線性負載會產生大量諧波，導致PCS過熱保護甚至損壞。設計方案中應預留有源濾波器（APF）或SVG無功補償接口，或在負荷側加裝電抗器。這一點在前期勘察時就要納入考量，等設備調試階段才發現，返工成本極高。

② 海島要打贏"防腐戰"

 海島高鹽霧、高濕度、強臺風環境，對設備的防護等級提出硬性要求——機柜不低于IP54，關鍵部位建議IP65；光伏支架必須采用熱鍍鋅+防腐涂層雙重處理；所有外露電纜選用耐鹽霧型。有經驗的集成商常說一句話：海島項目，防腐做不好，三年變廢鐵。

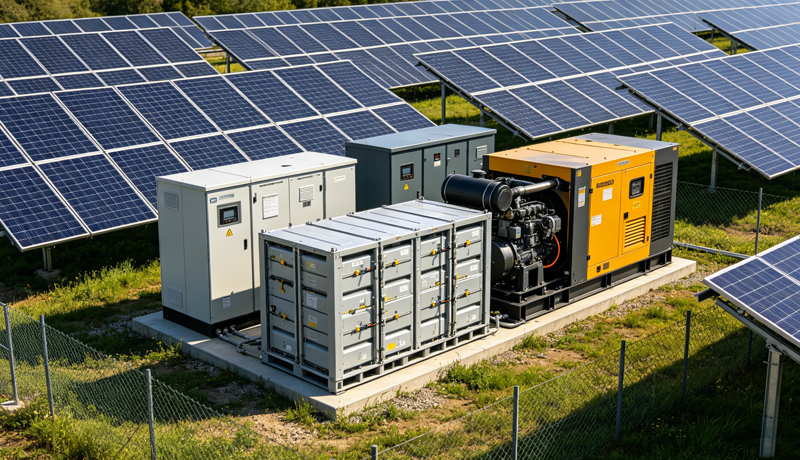

③ 村莊要重視"無人值守"能力

 偏遠村莊通常缺乏專業電工，系統必須支持4G/衛星遠程監控和故障自診斷功能。EMS應具備一鍵下發固件升級、遠程參數調整等能力，能在一定程度上降低現場運維頻次和成本。建議選擇具備完整云端運維平臺的服務商，避免設備"裝上去沒人管"。

四、設備選型一句話建議

五、常見問題速答

Q：光照不足時，系統能撐多久？

A：取決于儲能配置。通常按2-3天連續陰雨設計，若超出備電天數，柴油機自動啟動補電，確保負荷不斷電。部分項目可配置小型風電作為補充，形成風光儲柴多能互補，進一步提升供電可靠性。

Q：后期擴容方便嗎？

A：模塊化設計下，光伏、儲能、柴油機均可分期擴容，前提是EMS和PCS需預留接口和容量裕度。建議一期工程中PCS和并網柜按終期規模一次到位，僅光伏和電池分期投入，避免后期重復投資。

Q：無人值守真的可行嗎？

A：依托4G/5G或衛星通信，EMS可實現遠程實時監控、故障告警、遠程參數調整。日常無需現場操作，但建議每季度安排一次例行巡檢，每半年進行一次電池均衡維護。具體頻次可根據項目地交通條件和系統運行狀態靈活調整。

六、寫在最后

光儲柴微電網不是簡單的"光伏+電池+柴油機"拼湊，而是需要根據負荷特性、氣象條件、場地約束、預算空間進行系統性設計的工程。一套好的設計，能讓系統在效率、可靠性和投資之間找到最優平衡點。

本文提供的是通用設計框架和參考數據，實際項目落地，還需要專業的現場勘察和詳細設計。如需進一步了解具體方案，歡迎直接聯系我們的技術團隊獲取一對一咨詢。
