光儲柴一體化系統
一、產品概述

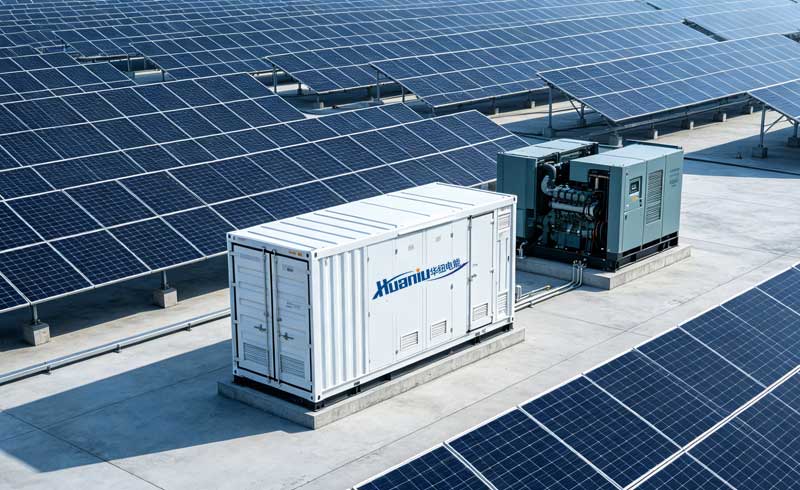

光儲柴一體化系統是將分布式光伏發電、儲能電池系統與柴油發電機組深度融合的智能微電網解決方案。系統以光伏為主要電力來源，儲能作為能量緩沖與調節中樞，柴油發電機作為應急后備保障，形成 “發電-儲電-補電” 的完整閉環。

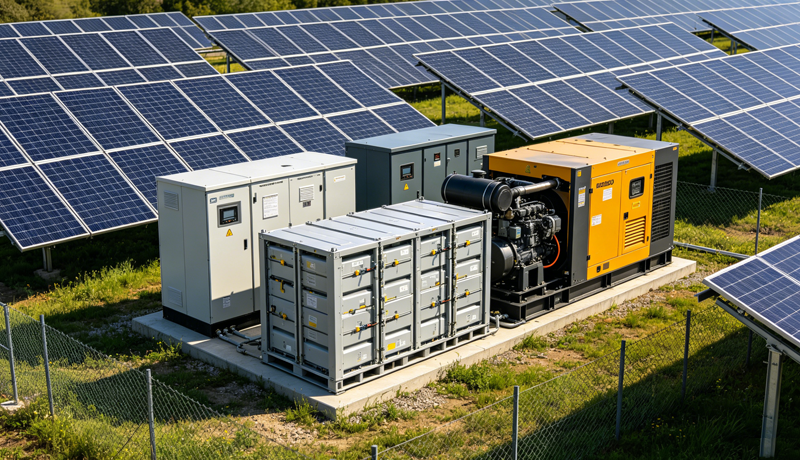

二、系統組成
光儲柴一體化系統由四大核心單元構成：
| 模塊 | 組成 | 功能 |
| 光伏發電系統 | 光伏組件、支架、匯流箱、并網逆變器 | 將太陽能轉化為電能，提供清潔、免費的電力來源 |
| 儲能系統 | 磷酸鐵鋰電池簇、BMS、PCS、溫控系統 | 存儲光伏余電，平抑光伏波動，在夜間或陰雨天釋放電能 |
| 柴油發電系統 | 柴油發電機組、ATS自動切換柜 | 在光伏和儲能均無法滿足負荷時自動投入，保障供電連續性 |
| 能量管理系統（EMS） | 本地控制器 + 云端平臺 | 智能調度多源能量，實現并離網自動切換與優化運行 |
三、系統運行邏輯
系統遵循 “光伏優先、儲能調節、柴發保障” 的能量管理策略：
（一）并網運行模式（有電網接入時）
1. 光伏優先：光伏發電優先供給本地負載，余電存入儲能電池
2. 儲能調節：儲能系統執行削峰填谷策略，谷電充電、峰電放電
3. 電網補充：光伏+儲能仍不足時，從電網取電補充
4. 需量控制：實時監測并網點功率，在負荷尖峰時儲能放電，降低變壓器需量電費
（二） 離網運行模式（電網故障或無電網時）
2. 光伏協同：光伏持續發電供給負載并為電池充電
3. 柴發后備：當光伏出力不足且儲能電量低于設定值時，EMS自動啟動柴油發電機
4. 無縫切換：各電源切換時間 ＜20毫秒，負載無感知
（三）離并網自動切換
系統實時監測電網狀態，當檢測到電網斷電時，可在 ＜20毫秒 內自動切換至離網運行模式，由儲能+光伏+柴發組成獨立微電網繼續供電。
四、核心價值
1️⃣供電可靠性顯著提升
通過光伏+儲能+柴發三重保障，系統可在電網故障或完全無網的場景下持續供電。儲能系統平抑光伏的間歇性波動，柴發作為最終保障，共同實現 24小時不間斷供電。
2️⃣用電成本大幅降低
相比純柴油發電方案，光儲柴系統可顯著減少柴油消耗。
3️⃣碳排放與噪音顯著減少
通過光伏+儲能替代柴油發電，系統可大幅減少化石燃料消耗與二氧化碳排放。同時，柴油發電機僅在必要時短時運行，噪音污染顯著降低。
4️⃣靈活適配多元場景
系統支持 50kW 至 MW+ 的容量定制，可適配從小型哨所到大型礦區的多樣化需求。既可用于無電網覆蓋的偏遠地區，也可用于臨時活動、建筑工地、野外考察等場景。
五、產品系列與規格
| 型號 | 光伏功率 | 儲能容量 | 柴發功率（可選） | 推薦場景 |
| HNB ESS-H-50 | 30~50 kWp | 50~100 kWh | 30~50 kW | 通訊基站、野外營地 |
| HNB ESS-H-100 | 50~100 kWp | 100~200 kWh | 50~100 kW | 海島村落、小型礦區、農場 |
| HNB ESS-H-500 | 200~500 kWp | 500 kWh~1 MWh | 200~500 kW | 中型礦區、偏遠工廠、海島微電網 |
| HNB ESS-H-1000 | 500~1000 kWp | 1~2 MWh | 500~1000 kW | 大型礦區、工業園區、離島微電網 |
💡 靈活定制：系統支持根據用戶實際負荷需求、日照條件及預算，靈活配置光伏容量、儲能容量與柴發功率。
六、技術規格（以HNB ESS-H-100 為例）
| 項目 | 參數 |
| 光伏裝機容量 | 50~100 kWp（N型單晶組件） |
| 儲能額定容量 | 100~215 kWh（磷酸鐵鋰） |
| 儲能額定功率 | 50~100 kW |
| 柴油發電機功率 | 50~100 kW（可選配） |
| 運行模式 | 并網 / 離網 / 離并網自動切換 |
| 并離網切換時間 | ＜20ms |
| 系統拓撲 | 直流耦合 / 交流耦合（可選） |
| 防護等級 | 柜體 IP54~IP55 |
| 工作溫度 | -25℃ ~ +55℃ |
| 通信協議 | Modbus TCP、IEC 61850、MQTT |
| 黑啟動 | 支持（無需外部電源自啟動） |
七、核心應用場景
| 場景 | 說明 | 推薦型號 |

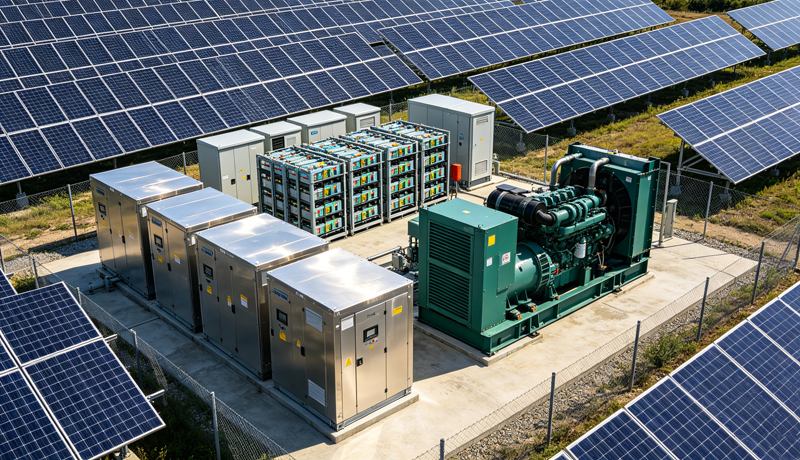

| 偏遠海島/離島 | 無市電接入，原依賴柴油發電，成本高、污染重 | HNB ESS-H-100 / 500 |

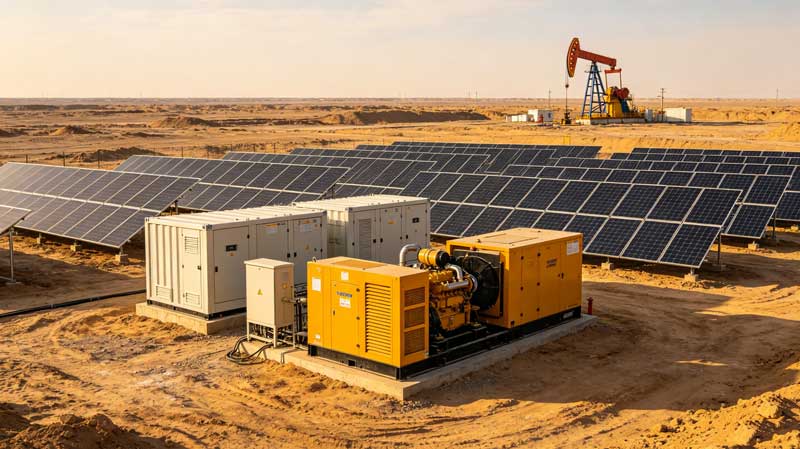

| 礦區/油田 | 電網不穩定或完全無網，需保障生產持續供電 | HNB ESS-H-500 / 1000 |

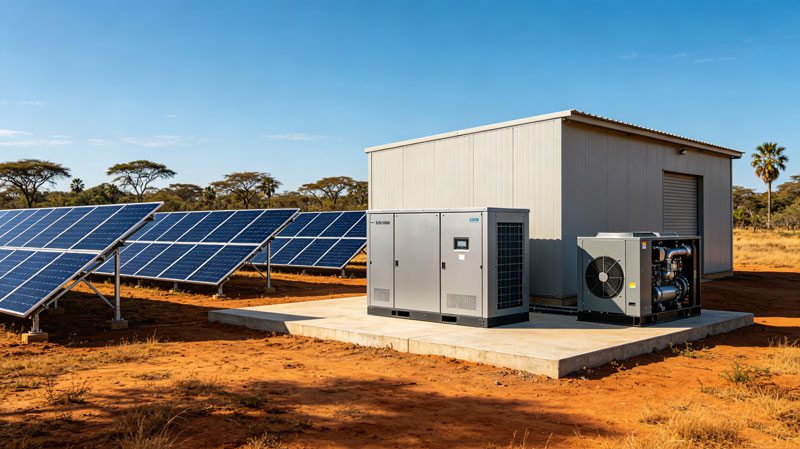

| 野外作業營地 | 臨時或半永久性營地，需快速部署供電 | HNB ESS-H-50 |
| 通訊基站/監測站 | 偏遠地區通信設備，需7×24h不間斷供電 | HNB ESS-H-50 |
| 電網薄弱工業園區 | 電網頻繁停電，需保障生產不中斷 | ESS-H-500 / 1000 |
八、常見問題
Q1：光儲柴系統適合什么樣的場景？
A：適合無市電接入的偏遠地區（海島、山區、礦區）或電網不穩定、頻繁停電的場景，也適用于對供電可靠性要求極高的關鍵設施。
Q2：系統能完全替代柴油發電機嗎？
A：在光照條件良好的地區，光伏+儲能可承擔 70%~90% 的日常供電任務。柴油發電機作為應急保障，僅在連續陰雨天或極端負荷時短時運行，大幅降低燃油消耗與運維成本。
Q3：光伏發電不夠用怎么辦？
A：系統按優先級自動調度：光伏 → 儲能 → 柴發。當光伏和儲能均無法滿足負荷時，EMS自動啟動柴油發電機補充供電。
Q4：系統可以遠程管理嗎？
A：支持。系統配備云平臺，可通過手機APP或Web端實時查看發電量、儲能狀態、柴發運行數據，支持遠程故障診斷與參數設置。
Q5：安裝需要多長時間？
A：一體化集成方案采用“All in One”設計，現場僅需完成基礎施工與接線調試，一般 15~30 個工作日 可完成安裝并網。
九、獲取方案
華紐電能光儲柴微電網專家團隊可為您提供：
✅ 現場勘測與供電需求評估
✅ 定制化系統方案設計與經濟性測算
✅ 設備選型、安裝調試一體化交鑰匙服務
✅ 云平臺部署與運維培訓
更多技術資訊歡迎查看👉 光儲柴微電網系統解決方案
光伏 · 儲能 · 柴油發電 —— 多源協同，讓每一度電都可靠。🌞🔋⚡
