太陽能儲能系統
太陽能儲能系統 · 一站式交鑰匙方案 · 發儲用管四位一體
一、產品概述
華紐電能HNB-太陽能儲能系統適用于家庭戶用、工商業園區、無電地區獨立供電、光儲充一體化等場景，可根據用戶用電需求、場地條件與預算進行高度定制化設計，提供從現場勘測、方案設計、設備供應、安裝施工到并網調試、運維保障的全生命周期服務。

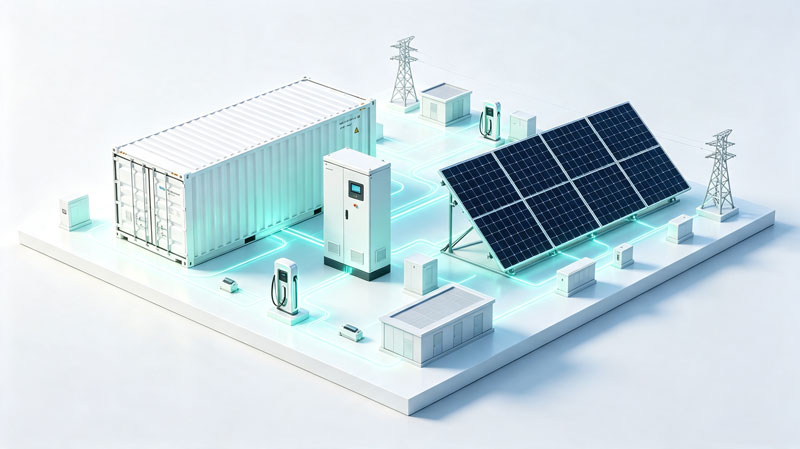

二、系統架構與組成
2.1 五大核心子系統
| 子系統 | 核心設備 | 功能說明 |
| 發電系統 | 光伏組件、光伏支架、匯流箱 | 將太陽能轉化為直流電能 |
| 儲能系統 | 磷酸鐵鋰電池簇、BMS、溫控/消防 | 存儲光伏電能，按需釋放 |
| 逆變系統 | 儲能變流器（PCS）/混合逆變器、MPPT控制器 | DC/AC變換，并/離網切換控制 |
| 配電系統 | 并網配電柜、交流配電箱、計量表計 | 電能分配與計量 |
| 管理系統 | 本地EMS控制器、云平臺、手機APP | 智能調度、遠程監控、數據分析 |
2.2 系統運行邏輯
系統遵循 “光伏優先、儲能調節、電網補充” 的三級能量管理策略：
| 時段 | 條件 | 系統行為 |
| 日間光照充足 | 光伏發電量 > 負載需求 | 光伏供負載 → 余電存入儲能電池 → 電池充滿后余電上網（并網型） |
| 日間光照不足 | 光伏發電量 < 負載需求 | 光伏 + 儲能電池共同供負載 |
| 夜間/陰雨天 | 光伏不發電 | 儲能電池放電供負載 → 電池電量不足時電網自動補充（并網型） |
| 電網停電 | 電網故障 | 自動切換至離網模式（＜20ms），儲能+光伏獨立供電（離并網型） |
三、核心技術方案與選型
太陽能儲能系統可根據用戶的實際需求，靈活配置不同的技術方案：
3.1 三種運行模式
| 模式 | 電網連接 | 核心功能 | 適用場景 |
| 并網型 | 連接電網 | 峰谷套利、余電上網、需量管理 | 城市住宅、工商業園區 |
| 離網型 | 不連接電網 | 獨立供電、能源自主 | 偏遠山區、海島、無電地區 |
| 離并網型 | 連接電網，可自動切換 | 并網經濟性 + 離網獨立性 | 電網不穩定地區、關鍵負荷保供 |
3.2 容量配置指南
系統的容量配置需根據用戶的日用電量、峰值功率、備電時長及場地條件綜合確定：
| 用戶類型 | 日用電量 | 推薦光伏功率 | 推薦儲能容量 | 推薦逆變功率 |
| 小型家庭（2~3人） | 5~10 kWh | 3~5 kWp | 5~10 kWh | 3~6 kW |
| 中型家庭（4~5人） | 10~20 kWh | 5~8 kWp | 10~15 kWh | 5~8 kW |
| 大型家庭/別墅 | 20~30 kWh | 8~12 kWp | 15~20 kWh | 8~10 kW |
| 小型工商業 | 100~200 kWh | 20~50 kWp | 50~100 kWh | 30~60 kW |
| 中型工商業 | 200~500 kWh | 50~100 kWp | 100~215 kWh | 60~100 kW |
| 大型工商業 | 500~1000+ kWh | 100~200+ kWp | 215~500+ kWh | 100~250 kW |
| 偏遠地區離網 | 視需求定制 | 視需求定制 | 視需求定制（保障3~5天陰雨天） | 視需求定制 |
💡 容量配置需結合項目所在地的年有效日照小時數、電價政策及用戶預算綜合優化。
四、核心亮點
4.1 發儲深度融合，系統效率更高
將光伏組件與儲能系統一體化設計，實現 “光伏直充+儲能緩沖” 的高效能量轉換。相比“光伏并網+獨立儲能”的分體式方案，系統綜合效率提升 3~5個百分點。
4.2 并離網無縫切換，用電更安心
離并網型系統支持電網故障時 ＜20ms 自動切換至離網模式，關鍵負載不間斷運行，可完全替代傳統不間斷電源（UPS）。
4.3 智能溫控，壽命更長
根據系統容量與場景需求，可選配 智能風冷或液冷溫控 方案，電芯溫差控制在 ≤3~5℃，有效延長電池循環壽命至 6,000~8,000 次。
4.4 智慧EMS，全自動運行
搭載智能能量管理系統（EMS），支持：
全自動運行：無需人工干預，系統根據電價、光照、負荷自動優化調度策略
多模式切換：支持并網、離網、混合多種模式，應對不同場景需求
遠程監控：通過Web端或手機APP實時查看發電量、用電量、儲能狀態及收益數據
故障預警：異常情況自動推送告警信息，支持遠程運維診斷
4.5 多重安全防護
| 防護層級 | 技術措施 |
| 電芯級 | 磷酸鐵鋰材料安全穩定，通過過充、過放、擠壓、針刺測試 |
| PACK級 | 阻燃外殼（UL94 V-0）+ 防爆閥 + 氣凝膠隔熱 |
| 系統級 | 全氟己酮/氣溶膠自動滅火 + 可燃氣體探測 + 防爆排風 + 水消防接口 |
| 電氣保護 | 過充保護、過放保護、過流保護、短路保護、防孤島保護 |
| 認證 | 符合 GB/T 42288、IEC62619、UN38.3、UL1973 等安全標準 |
五、設備配置清單（典型配置）
5.1 中型家庭并網系統（5kW光伏 + 10kWh儲能）
| 設備 | 規格 |
| 單晶硅光伏組件 | 630Wp，N型，轉換效率≥22% |
| 光伏支架 | 屋面/地面支架（含配件） |
| 混合逆變器 | 5kW，雙路MPPT，支持并/離網 |
| 儲能電池 | 51.2V 200Ah（10.24kWh），磷酸鐵鋰 |
| 并網配電柜 | 標準配電柜（含防雷、計量） |
| 線纜輔材 | 光伏線纜、通信線纜、連接器 |
| EMS系統 | 本地控制器 + 云平臺賬號 + 手機APP |
5.2 中型工商業并網系統（100kW光伏 + 241kWh儲能）
| 設備 | 規格 |
| 單晶硅光伏組件 | 650Wp，N型，轉換效率≥22% |
| 光伏支架 | 屋面/地面支架（含配件） |
| 組串式逆變器 | 100kW，多路MPPT |
| 儲能電池柜 | 241kWh，磷酸鐵鋰，液冷溫控 |
| 儲能變流器（PCS） | 100kW，組串式 |
| 并網升壓柜 | 10kV并網（含變壓器、開關柜） |
| EMS系統 | 本地控制器 + 云平臺 + 手機APP |
5.3 偏遠地區離網系統（定制）
| 設備 | 規格 | 數量 |
| 單晶硅光伏組件 | 按負載需求定制 | 定制 |
| 離網逆變器 | 定制，支持柴發輸入 | 定制 |
| 儲能電池 | 磷酸鐵鋰，保障3~5天陰雨天續航 | 定制 |
| 光伏支架 | 定制支架 | 1 套 |
| 柴油發電機（可選） | 應急備用 | 1 臺 |
| EMS系統 | 離網專用控制器 | 1 套 |
六、核心應用場景
| 場景 | 系統配置建議 | 核心價值 |
| 家庭光伏+儲能 | 3~12kW光伏 + 5~20kWh儲能 | 自發自用、余電存儲，年節省電費數千元 |
| 工商業園區 | 50~500kW光伏 + 100~500kWh儲能 | 削峰填谷+需量管理，年收益數十萬至百萬元 |
| 光儲充一體化 | 光伏車棚+儲能+充電樁 | 綠電直充，降低充電成本30%~50% |
| 偏遠地區離網 | 定制化光伏+儲能+柴發 | 無電網覆蓋區域獨立供電，替代柴油發電 |
| 零碳園區/綠色工廠 | 大規模光伏+儲能+EMS | 實現綠色能源高比例自給，降低碳排放 |
| 數據中心/關鍵設施 | 離并網型光伏+儲能 | 保障關鍵負荷不間斷供電，替代UPS |
| 臺區治理 | 分布式儲能系統 | 治理低電壓、重過載、三相不平衡 |
七、一站式服務流程
我們提供從勘測到運維的全生命周期服務，讓用戶省心省力：
| 階段 | 服務內容 |
| 現場勘測 | 技術人員現場勘察屋面/場地條件、用電負荷、配電情況，采集日照數據 |
| 方案設計 | 出具定制化系統方案、設備配置清單、施工圖紙及收益測算報告 |
| 合同簽訂 | 確認方案、簽訂合同，啟動設備采購與生產 |
| 安裝施工 | 光伏支架安裝→組件鋪設→儲能柜就位→電氣接線→系統聯調（15~45個工作日） |
| 驗收 | 系統調試、并網驗收、操作培訓、交付使用 |
| 運維保障 | 7×24h遠程監控 + 定期巡檢 + 故障響應（24小時內到場） |
八、品質保障
| 能力 | 說明 |
| 核心自研 | BMS、EMS、PCS等核心部件自主研發，全鏈路品質可控 |
| 品牌設備 | 光伏組件、逆變器、電池等核心設備選用行業一線品牌 |
| 嚴格檢測 | 每套系統出廠前完成整機聯調與充放電測試 |
| 認證齊全 | 核心設備通過 CQC、CE、IEC62619、UN38.3等認證 |
| 售后響應 | 7×24h 遠程監控 + 故障自動預警 + 48小時內到場處理（質保期內） |
九、常見問題
Q1：整套系統需要多大的安裝面積？
A：取決于系統容量。家庭5kW光伏約需屋面面積25~30㎡；工商業100kW光伏約需500~600㎡。儲能柜占地約1~3㎡。具體面積需根據現場條件評估。
Q2：系統可以接入我現有的配電系統嗎？
A：可以。我們的技術團隊會在現場勘測時評估現有配電系統的接入條件，并出具專業的并網接入方案。
Q3：系統在陰雨天或晚上能供電嗎？
A：可以。儲能電池會在光照充足時存儲電能，在夜間或陰雨天釋放使用。離并網型系統在電池電量不足時可自動切換至電網供電。
Q4：光伏發電用不完怎么辦？
A：并網型系統的多余電量可自動上傳至電網，獲取售電收益（“自發自用，余電上網”模式）。離網型系統則通過儲能電池存儲多余電量，供無光照時段使用。
Q5：安裝需要多長時間？
A：家庭系統通常 3~7 個工作日完成安裝并網；工商業系統根據規模不同，通常 15~45 個工作日。
Q6：系統可以用多少年？
A：光伏組件設計壽命 ≥ 25 年（功率衰減至80%）；儲能電池循環壽命 ≥ 6,000 次，日歷壽命 ≥ 10 年；逆變器設計壽命 ≥ 10 年。
十、獲取方案
華紐電能的光儲專家團隊可為您提供：
✅ 現場勘測與用能需求分析
✅ 定制化系統方案設計
✅ 設備選型、安裝調試一體化交鑰匙服務
太陽能儲能系統 —— 交鑰匙工程，讓綠色能源一步到位。
