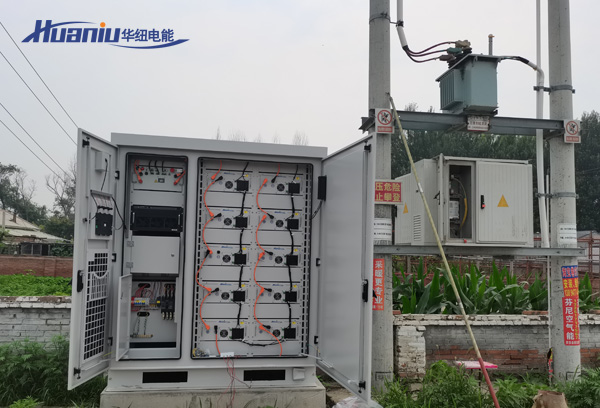

隨著綠色能源的普及，越來越多家庭和企業開始關注光伏離網儲能系統。一套接線正確的系統，不僅關系到發電效率，更直接影響使用安全。華紐電能將為您詳細講解光伏離網儲能系統的接線方法與注意事項。

一、接線前的準備工作

安全第一，請務必遵守以下原則：

1. 接線前確保所有設備處于斷電狀態

2. 準備絕緣工具，佩戴絕緣手套

3. 仔細閱讀各設備的產品說明書

4. 按設備參數選擇合適線徑的線纜

5. 建議在專業指導下操作，不具備電工知識的用戶請委托專業人員安裝

二、標準接線流程

第一步：蓄電池組連接

蓄電池是系統的儲能中心，需優先連接。

- 將多塊電池按系統電壓要求串聯或并聯

- 串聯：正極接負極，電壓疊加

- 并聯：正極接正極，負極接負極，容量疊加

- 連接電池間連接線，擰緊接線端子

- 連接電池組總正極和總負極至逆變器的電池輸入端口

- 注意極性切勿接反

第二步：逆變器與電池連接

- 確認逆變器處于關閉狀態

- 將電池組正負極對應接入逆變器直流輸入端

- 在正極線路上安裝直流斷路器或保險絲

- 檢查連接無誤后，可先閉合電池側開關，激活逆變器

第三步：光伏組件連接

- 將太陽能電池板按系統電壓要求串聯或串聯

- 串聯：一塊板正極接另一塊板負極

- 最后引出組件串的正負極

- 將組件正負極接入逆變器的光伏輸入端口

- 在正極線路上安裝直流斷路器

- 注意：光伏輸入電壓不可超過逆變器允許最大值

第四步：交流輸出連接

- 將逆變器的交流輸出端連接至交流配電箱

- 根據需要接入家庭負載回路

- 在輸出線路上安裝漏電保護開關

- 確�；鹁�、零線、地線對應正確

第五步：接地保護

- 所有設備金屬外殼應可靠接地

- 光伏組件邊框應接地

- 逆變器接地端應連接至統一接地排

- 接地電阻應符合當?shù)仉姎庖?guī)范要求

四、接線檢查與試運行

完成所有接線后，按以下步驟檢查：

1. 目視檢查所有接線端子是否牢固

2. 使用萬用表測量電池端正負極電壓是否正常

3. 測量光伏輸入端正負極電壓是否在允許范圍內

4. 確認交流輸出側無短路

5. 先閉合電池斷路器，觀察逆變器顯示屏是否正常啟動

6. 再閉合光伏斷路器，查看充電狀態是否正常

7. 最后閉合交流輸出開關，用測試燈檢驗供電是否正常

結語

光伏離網儲能系統的接線并不復雜，但每個環節都需細心嚴謹。正確規范的接線，能讓您的清潔能源系統安全、高效地服務多年。如果您對電氣操作經驗不足，請務必聯系持證電工協助完成安裝。選擇合規設備，遵守操作規范，讓綠色電力為您的生活添一份安心與便利。
